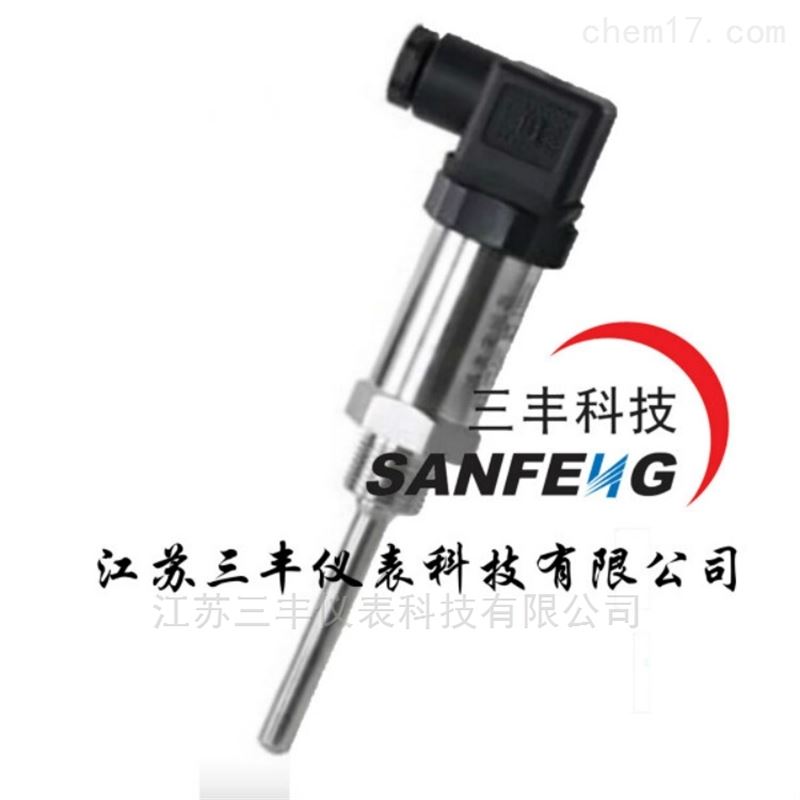

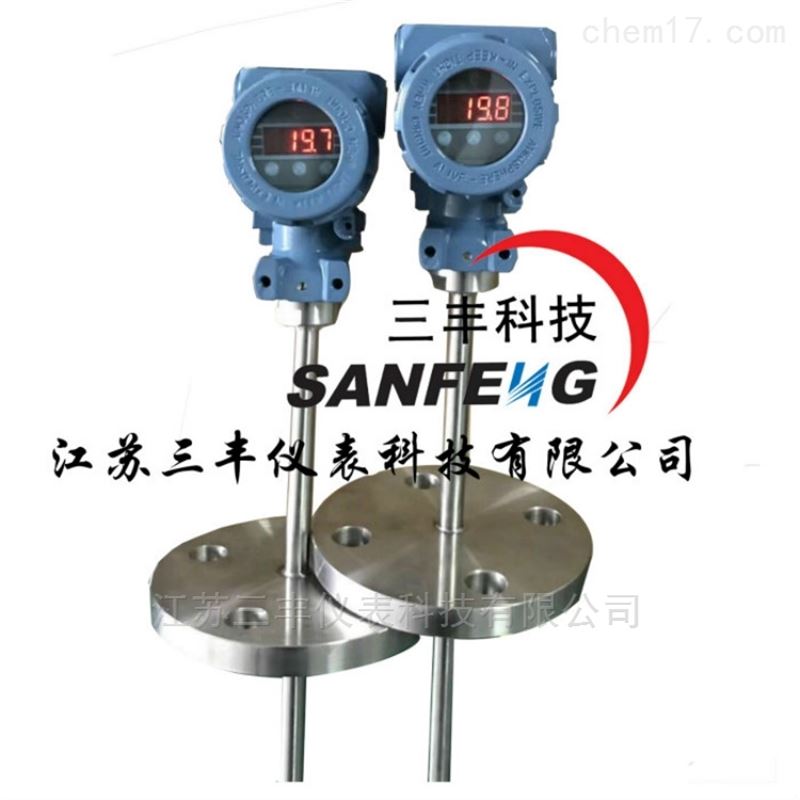

一體化溫度變送器型號廣泛應用于電力、石油、化工、電力、冶金、醫藥、建材、科研等工業領域的溫度測量與控制，特別適合于自動化、計算機測控系統。可在惡劣的環境下使用，具有防潮、防爆、防水、防震、防有害氣體侵蝕的能力。

產品型號：

更新時間：2023-11-07

廠商性質：生產廠家

訪問量：3133

產品咨詢 18915199993

product

產品分類

溫度儀表

熱電阻溫度變送器熱電偶溫度變送器就地數字溫度計雙金屬溫度計一體化溫度變送器熱電阻熱電偶

tel-phone

0517-86990003

查看全部

article

詳細介紹在線留言

品牌	SANFENG/三豐科技	價格區間	面議
產地類別	國產

一體化溫度變送器型號

一體化溫度變送器應用

通常和顯示儀表、記錄儀表、電子計算機等配套使用，輸出4～20mA。直接測量各種生產過程中的0～1800℃范圍內液體、蒸汽和氣體介質以及固體表面溫度。

一體化溫度變送器特點

●二線制輸出4～20mA，抗干擾能力強；
●節省補償導線及安裝溫度變送器費用；
●測量范圍大；
●冷端溫度自動補償，非線性校正電路。

一體化溫度變送器工作原理

熱電偶（阻）在工作狀態下所測得的熱電勢（電阻）的變化，經過溫度變送器的電橋產生不平衡信號，經放大后轉換成為4～20mA的直流電信號給工作儀表，工作儀表便顯示出所對應的溫度值。

一體化溫度變送器主要技術參數

○產品執行標準
IEC584
IEC1515
IEC751
JB/T7391-94
○測溫范圍及允差
●熱電阻

一體化現場溫度指示器（LCD）

型號	分度號	測溫范圍℃	精度等級	允許偏差
WZPB	Pt100	-200～+500	*	±（0.15+0.002\|t\|）
WZPB	Pt100	-200～+500	B級	±（0.30+0.005\|t\|）
WZCB	Cu50 Cu100	-50～+100	-	±（0.30+0.006\|t\|）

●熱電偶

型號	分度號	允許誤差與偶材等級
		I級		II級
		允差值	測溫范圍℃	允差值	測溫范圍℃
WRNB	K	±1.5℃ ±0.004│t│	-40～+375 375～1000	±2.5℃ ±0.0075│t│	-40～+333 333～1200
WRMB	N	±1.5℃ ±0.004│t│	-40～+375 375～1000	±2.5℃ ±0.0075│t│	-40～+333 333～1200
WREB	E	±1.5℃ ±0.004│t│	-40～+375 375～800	±1.5℃ ±0.004│t│	-40～+333 333～900
WRFB	J	±1.5℃ ±0.004│t│	-40～+375 375～750	±1.5℃ ±0.004│t│	-40～+333 333～750
WRCB	T	±1.5℃ ±0.004│t│	-40-～+125 125～350	±1℃ ±0.0075│t│	-40～+333 133～350
WRPB	S	±1℃ ±[1+0.003（t-1100）]	0～+1100 1100～1600	±2.5℃ ±0.0025│t│	0～600 600～1600

○輸出信號：4～20mA，負載電阻250Ω，傳輸導線電阻100Ω
○輸出方法：二線制
○允差等級：0.1；0.2；0.5
○供電電源：24V.DC±10%
○防護等級：IP65

絕緣電阻

儀表輸出接線端子與外殼之間的絕緣電阻應不小于50Ω

熱響應時間

當溫度出現階躍變化時，儀表的電流輸出信號變化至相當于該階躍變化的50%所需的時間，通常以τ0.5表示當溫度變送器的階躍響應穩定時間不超過熱電偶（阻）熱響應穩定時間τ0.5的五分之一時，則用熱電偶（阻）熱響應時間作為儀表的熱響時間；
當溫度變送器的階躍響應穩定時間不超過熱電偶（阻）熱響應穩定時間τ0.5的二分之一時,則用溫度變送器熱響應時間作為儀表的熱響應時間。

基本誤差

儀表的基本誤差應不超過熱電偶（阻）和溫度變送器基本誤差的合成誤差。

工作環境

安裝場所等級	溫度℃	相對濕度%	大氣壓KPa
Cx1	-25～+55	5～95	86～106
Cx2	-25～+70
Cx3	-40～+80

一體化溫度變送器型號命名方法

W	溫度儀表
\| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \|
	類別
	R Z	熱電偶熱電阻
	\| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \|	感溫元件材料分度號
		M N E F C P Q R	鎳鉻硅-鎳硅 N 鎳鉻-鎳硅 K 鎳鉻-銅鎳 E 鐵-銅鎳 J 銅-銅鎳 T 鉑銠10-鉑 S 鉑銠13-鉑 R 鉑銠30-鉑6 B
		P C	鉑 Pt100 銅 Cu50
		\| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \|	B	溫度變送器
					安裝固定形式
					1 2 3 4 5 6	無固定裝置固定螺紋活動法蘭固定法蘭活絡管接頭式固定螺紋錐形式
					\| \| \| \| \| \| \| \| \| \| \| \|	接線盒形式
						2	防噴式
						3	防水式
						4	防爆式
						\| \| \| \| \| \| \| \| \| \| \|	保護管直徑
							0 1 2 3	Φ16 Φ12 Φ16高鋁質管 Φ20高鋁質管
							\| \| \| \| \| \|	工作端形式
								G	變截面
								\| \| \| \|	顯示方式
									N S	不帶表頭顯示數字顯示（LCD液晶顯示）
									\|
W	R	N	B	--	2	2	0	G	N
