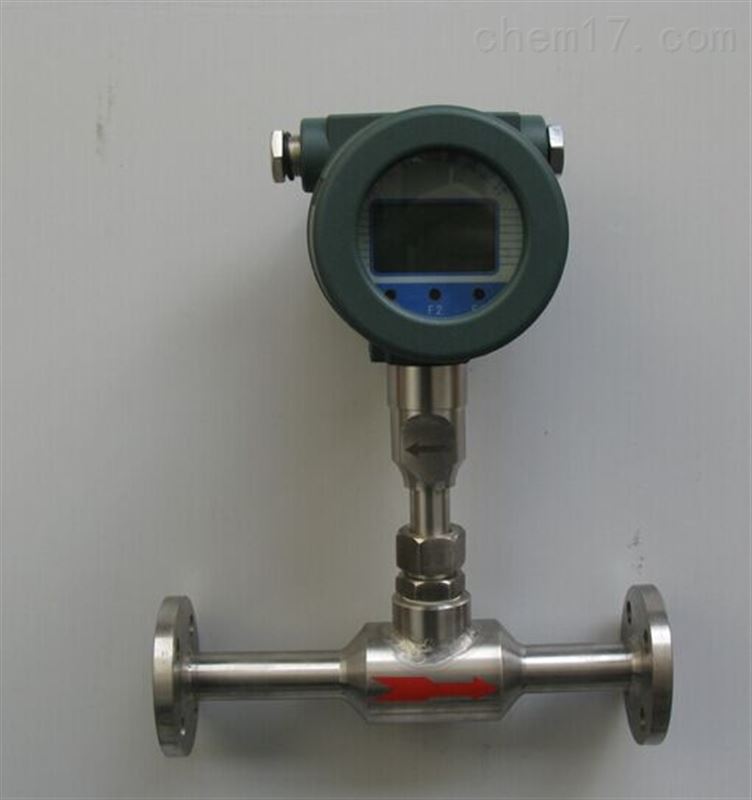

熱式氣體質量流量計
產品簡介
product
產品分類article
相關文章| 品牌 | 其他品牌 | 價格區間 | 1-5千 |
|---|---|---|---|
| 產品種類 | 細縫 | 介質分類 | 氣體 |
| 產地類別 | 國產 | 應用領域 | 醫療衛生,環保,石油,能源 |
一、概述
SF-RS熱式氣體質量流量計是基于熱擴散原理而設計的，從外觀上看熱式氣體質量流量計有兩個直徑Φ3 左右的不銹鋼棒，這兩個鋼棒就是流量計的傳感器。工作時，一個傳感器不間斷地測量介質的溫度T1，并作為惠斯登電橋的一側，我們稱為測溫傳感器；另一個傳感器作為惠斯登電橋的另一側，自加熱到高于介質溫度到T2，它用于感測流體速度，稱為速度傳感器。該溫度ΔT=T2-T1，T2>T1，當有流體流過時，由于氣體分子碰撞傳感器并將T2的熱量帶走，使T2 溫度下降，若要使ΔT 保持不變，就應該提高T2 的供電電流，氣體流動速度越快，帶走的熱量也就越多，氣體流速和增加的熱量存在固定的函數關系，這就是恒溫差原理。
恒溫差熱式氣體質量流量計不但不受溫度影響，而且不受壓力的影響，熱式氣體質量流量計是真正的直接式質量流量計，用戶不必對壓力和溫度進行修正。
熱式氣體質量流量計具有如下技術優勢：
1 真正的質量流量計，對氣體流量測量無需溫度和壓力補償，測量方便、準確。可得到氣體的質量流量或者標準體積流量。
2 寬量程比，可測量流速高至100Nm/s底至0.5Nm/s的氣體，可以用于氣體檢漏。
3 抗震性能好使用壽命長。傳感器無活動部件和壓力傳感部件，不受震動對測量精度的影響。
4 安裝維修簡便。在現場條件允許的情況下，可以實現不停產安裝和維護。（請參見安全注意事項）
5 數字化設計。整體數字化電路測量，測量準確、維修方便。
6 采用RS-485通訊，可以實現工廠自動化、集成化。
二、技術參數
項目 | 技術參數 |
精 度 | ±1.5%讀數±0.5%滿量程 |
重 復 性 | ±0.2% |
量程上限 | 60m/s |
量程下限 | 0.05m/s |
管徑范圍 | φ3-φ2000 |
壓力范圍 | 1.6MPa、2.5 |
介質溫度 | -30-200℃，200℃以上協議定制。 |
測量介質 | 乙炔氣除外一切氣體,含塵、含砂、含濕氣，各種腐蝕性氣體。 |
傳感器直徑 | φ2.5、φ3 |
探桿外徑 | φ19（標準） |
傳感器材料 | 316L、304不銹鋼 |
探桿材料 | 304不銹鋼、316L |
變送器材質 | 壓鑄鋁 |
表面處理 | 熱噴涂 |
儀表供電 | 220VAC24VDC |
輸 出 | 4-20mA、HART、脈沖、RS-485(MODBUS-RTU)通訊 |
負載能力 | 250Ω |
現場顯示 | LCD累計、瞬時顯示 |
結構型式 | 法蘭插入式、法蘭管道式、球閥插入式、球閥管道式 |
報 警 | 1-2路繼電器、5A/220VAC、5A/30VDC |
防護等級 | IP65、IP67 |
電纜接口 | M20×1.5 |
三、選型
型號 | 參數定義 | |||||||||
SF-RS | 力盛-熱式氣體質量流量計 | |||||||||
| 代號 | 口徑 | ||||||||
0010 | DN10 | |||||||||
0100 | DN100 | |||||||||
... | ...... | |||||||||
5000 | DN5000 | |||||||||
| 代號 | 連接方式 | ||||||||
F | 管道式 | |||||||||
C | 插入式 | |||||||||
Q | 其它方式 | |||||||||
| 代號 | 報警輸出 | ||||||||
A | 繼電器 | |||||||||
B | 5A/220VAC | |||||||||
C | 5A/30VDC | |||||||||
| 代號 | 壓力等級 | ||||||||
A | 0.6MPA | |||||||||
B | 1.0MPA | |||||||||
C | 1.6MPA | |||||||||
D | 2.0MPA | |||||||||
E | 2.5MPA | |||||||||
F | 4.0MPA | |||||||||
G | 6.3MPA | |||||||||
Q | 其它 | |||||||||
| 代號 | 介質溫度 | ||||||||
A | 0-100℃ | |||||||||
B | -20-150℃ | |||||||||
C | -50-220℃ | |||||||||
Q | 其它 | |||||||||
| 代號 | 信號輸出 | ||||||||
P | 脈沖 | |||||||||
H | HART | |||||||||
I | 4-20MA | |||||||||
R | RS232/485 | |||||||||
N | 無輸出 | |||||||||
Q | 其它 | |||||||||
| 代號 | 防爆標識 | ||||||||
A | 本安型 | |||||||||
D | 隔爆型 | |||||||||
| 代號 | 本體材質 | ||||||||
C | 1Cr18Ni9Ti | |||||||||
S | 不銹鋼 | |||||||||
T | 特殊 | |||||||||
| 代號 | 傳感器材質 | ||||||||
H | 哈氏合金 | |||||||||
T | 鈦 | |||||||||
S | 不銹鋼 | |||||||||
E | 特定材 | |||||||||
四、結構
1 法蘭式安裝 （適用于高壓場合 壓力＜4.0MPa）
SF-RS系列法蘭式氣體質量流量計有兩種安裝方式，即插入式和管道式
