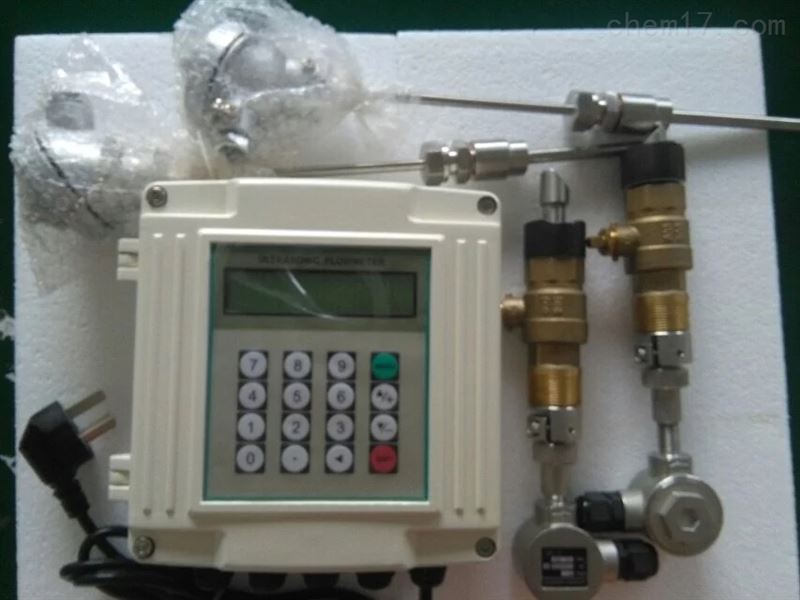

插入式超聲波熱量表用于測量及顯示暖通系統中水流經熱交換系統所釋放或吸收熱量的儀表。超聲波冷熱量表以超聲波流量計為基礎，配以溫度傳感器對管道中流經的水的焓值進行積算，計算出熱交換系統釋放或吸收的熱量。

一、插入式超聲波熱量表冷熱計量裝置原理簡介

1、超聲波冷熱計量裝置測量原理

當超聲波束在液體中傳播時，液體的流動將使傳播時間產生微小變化，并且其傳播時間的變化正比于液體的流速，其關系符合下列表達式:

其中:

θ為聲束與液體流動方向的夾角

M 為聲束在液體的直線傳播次數

D 為管道內徑

Tup為聲束在正方向上的傳播時間

Tdown為聲束在逆方向上的傳播時間

ΔT=Tup–Tdown

2、超聲波冷熱計量裝置熱量測量

超聲波熱量表具有兩路三線制PT100標準溫度測量接口，可測量溫度范圍為-40～160℃。標定后，在0～150℃范圍內誤差小于0.1℃。另外溫度信號還可以從超聲波熱量表的模擬輸入AI3，AI4接入。

超聲波熱量表軟件上設置了兩種熱量計算方法。一種是符合國家標準CJ128的焓差法，一種是使用比熱的溫差法。焓差法只能用于水介質的熱量測量中，且溫度范圍限定于0～150℃。如果超出了此溫度范圍或者使用非水介質，那么就必須使用溫差法。

由于水的比熱在不同溫度下是不同的，所以使用焓差法和溫差法測得熱量是不一樣的。一般的供熱管線中，焓差法測量的熱量小于溫差法得到的值。

焓差法按公式

Q熱=V×ρ進×（H進-H回）計算

其中V=體積瞬時流量

ρ進=進水溫度下水的密度

H進=進水溫度下水的熱焓值

H回=回水溫度下水的熱焓值

溫差法按公式

Q熱=V×C×(T進-T回)計算

其中V=體積瞬時流量

C=水的比熱。（比熱值可以從窗口M86窗口中輸入）

T進=進水溫度

T回=回水溫度

二、插入式超聲波熱量表冷熱計量裝置技術參數

精度           優于1.0 %

重復性        0.2%

大流速    32m/s

測量周期    500mS（每秒2次，每個周期采集128組數據）

測量原理    超聲波時差原理，4字節IEEE754浮點運算

顯示接口    可連接2×10背光型漢字或者2×20字符液晶顯示器。

操    作    外接16鍵輕觸鍵盤以及PC計算機設參軟件

輸    入    3路4~20mA輸入可選，精度0.1% 可輸入壓力、液位、溫度等信號。

           兩路三線制PT100鉑電阻輸入回路，可實現熱量計量功能（焓差法）

輸    出    電流信號（可選模塊）：4～20mA，阻抗600浮空，準確度0.1%

            頻率信號（可選模塊）：1～9999Hz之間任選，OCT輸出。

            脈沖信號：正、負、凈流量及熱量累計脈沖，雙路OCT輸出（其中1路脈沖寬度6～1000ms間可編程，默認200ms）

            報警信號：雙路OCT輸出       數據接口：隔離RS485串行接口

其他功能    自動記憶前64日、前32個月、前2年的的累積流量和工作狀態；自動記憶前16次上、斷電時間和流量并可實現自動或手動補加；

            可編程定量控制器（可使用外部輸入信號或MODBUS指令啟動）；

             1個雙向串行接口可連接多個如4～20mA、數據記錄器等外部設備；

             工作參數可固化到機內的FLASH存儲器中，上電時自動調出；

             故障自診斷功能。故障時間計時器。

工作電源     1.單節3.6V鋰電池,工作6年（配標準管段式傳感器）

            2.工作電源：DC24V（配標準管段式傳感器）

工作電流     50mA（不連接鍵盤顯示和蜂鳴器不響的條件下）

備用電池     使用CR2032,在24VDC斷電條件下保持10萬小時數據不丟失

環境溫度     -10-70℃

工作時間     連續

功    耗     小于2W

環境溫度     主機：-10-70℃ (大于此溫度范圍請與廠家聯系)

環境濕度     85%RH

防護等級     IP65

防爆等級     EXdII BT4(E型)

 種    類     水、食物油、汽、煤柴油、原油、酒精等能傳播超聲波的均勻液體。

濁    度     20000ppm，且氣泡含量小。

溫    度     -40~160℃

管    材     鋼、鑄鐵、PVC、玻璃鋼、水泥管等一切質地密致管道，允許有襯里。

襯    材     環氧瀝青、橡膠、灰漿、聚丙烯、聚苯乙烯、膠木、聚四氟乙烯等。

內    徑     15mm～1000mm

直管段長度   上游≥10D,下游≥5D，距泵出口處≥30D（D指管徑）
